押出機

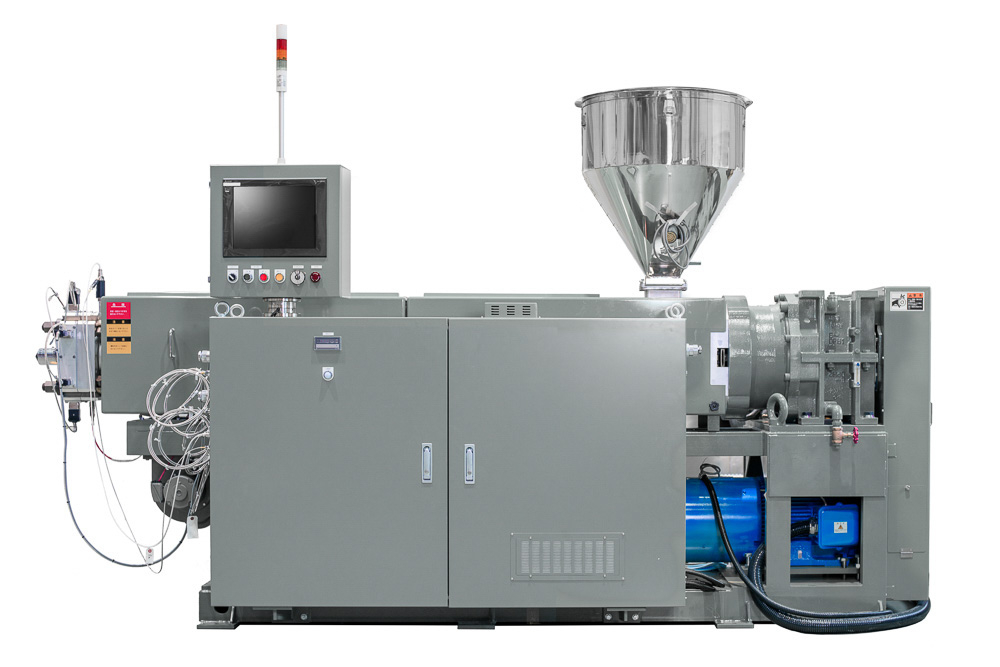

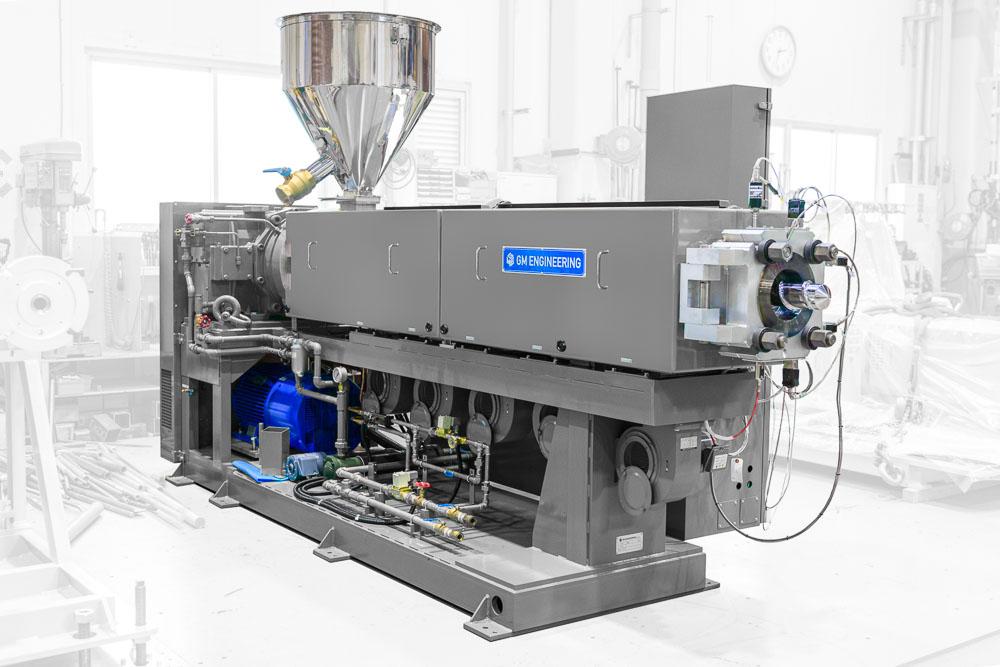

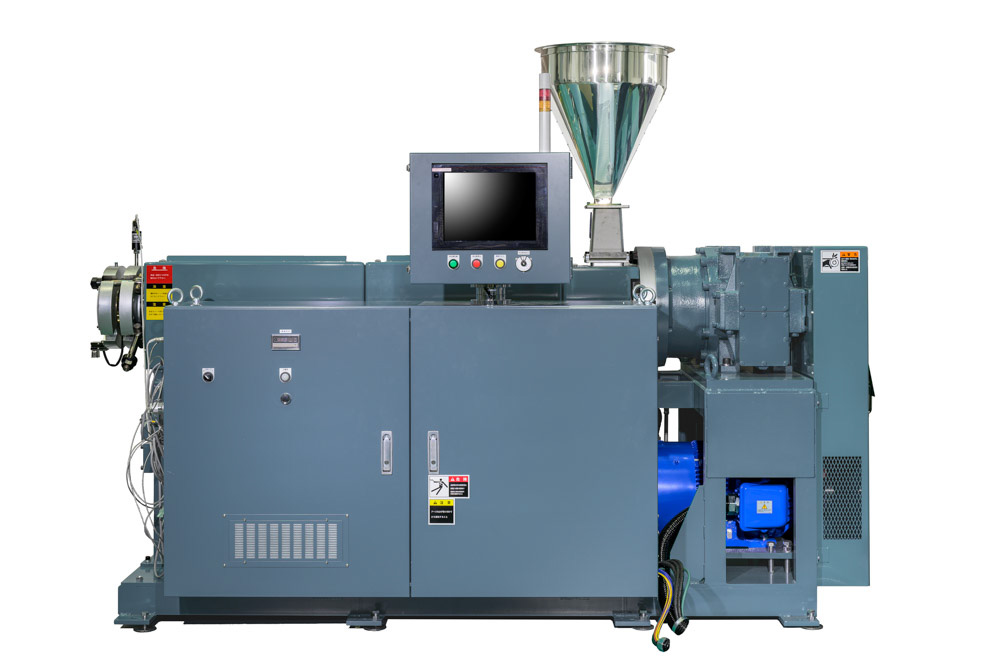

単軸押出機・ＧＭシリーズ

GMEの押出機は、極小型から大型まで幅広い機種がそろっております。お客様のニーズに答えるべく各種特殊仕様やオプションを取りそろえております。海外製品では対応できないこともGMシリーズにおまかせください。

  • 空冷式又は水冷式
  • ギヤボックス：強制潤滑又は油浴式
  • シリンダー溝加工
  • 高温対応（セラミックヒーター等）
  • 制御システム等

単軸押出機・ＧＭシリーズ

機種名 スクリュー径 Ｌ／Ｄ ベント式 主モーター 押出量 特殊対応
耐腐食・
耐摩耗		 強制フィード
（溝加工）
  パイｍｍ 　 可否 kW kg/hr 可否 可否
ＧＭ１５ 15 25 × 0.75 ～1.0 ○ ×
ＧＭ２０ 20 22･25 × 1.5～3.7 ～2.0 ○ ×
ＧＭ２５ 25 22～30 × ～3.0 ○ ×
ＧＭ３０ 30 22～32 × 2.2～5.5 ～15 ○ ×
ＧＭ３５ 35 22～32 × ○ ×
ＧＭ４０ 40 22～32 ○ 5.5～11 ～50 ○ ○
ＧＭ４５ 45 22～32 ○ ○ ○
ＧＭ５０ 50 22～32 ○ 11～30 ～60 ○ ○
ＧＭ５５ 55 22～32 ○ ○ ○
ＧＭ６５ 65 22～32 ○ 22～55 ～150 ○ ○
ＧＭ７５ 75 22～32 ○ ～75 ～200 ○ ○
ＧＭ８０ 80 25～32 ○ ○ ○
ＧＭ９０ 90 22～34 ○ ～110 ～300 ○ ○
ＧＭ１００ 100 22～34 ○ ～320 ○ ○
ＧＭ１１５ 115 22～34 ○ ～132 ～400 ○ ○
ＧＭ１２５ 125 22～34 ○ ～160 ～450 ○ ○
ＧＭ１３５ 135 22～36 ○ ～200 ～500 ○ ○
ＧＭ１５０ 150 22～36 ○ ～250 ～800 ○ ○

※ただしL/D５０までの製作実績有
※上記以外の特殊サイズも設計・製作いたします。

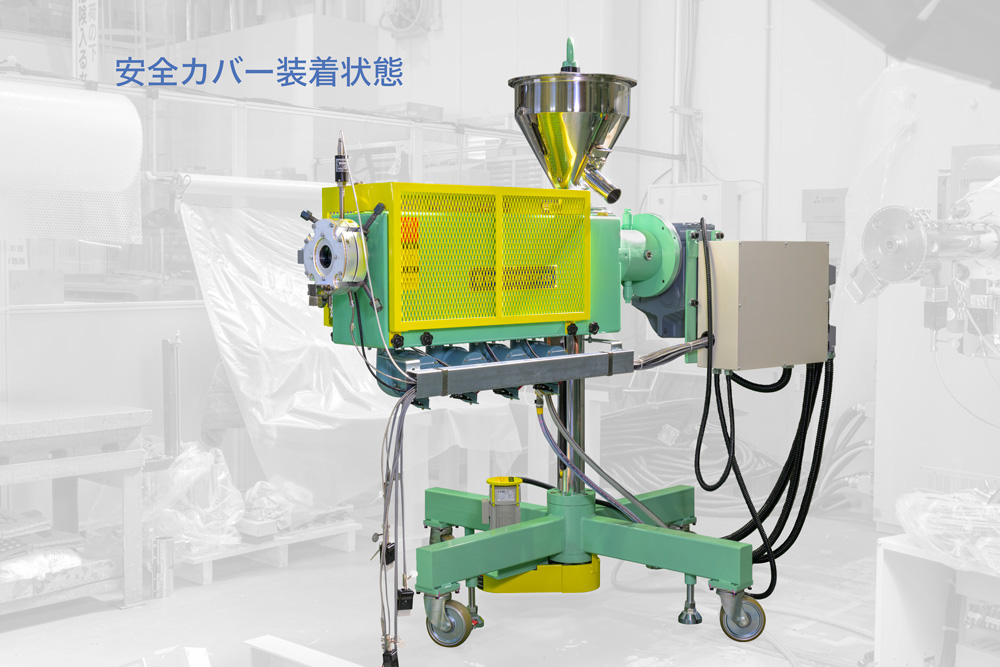

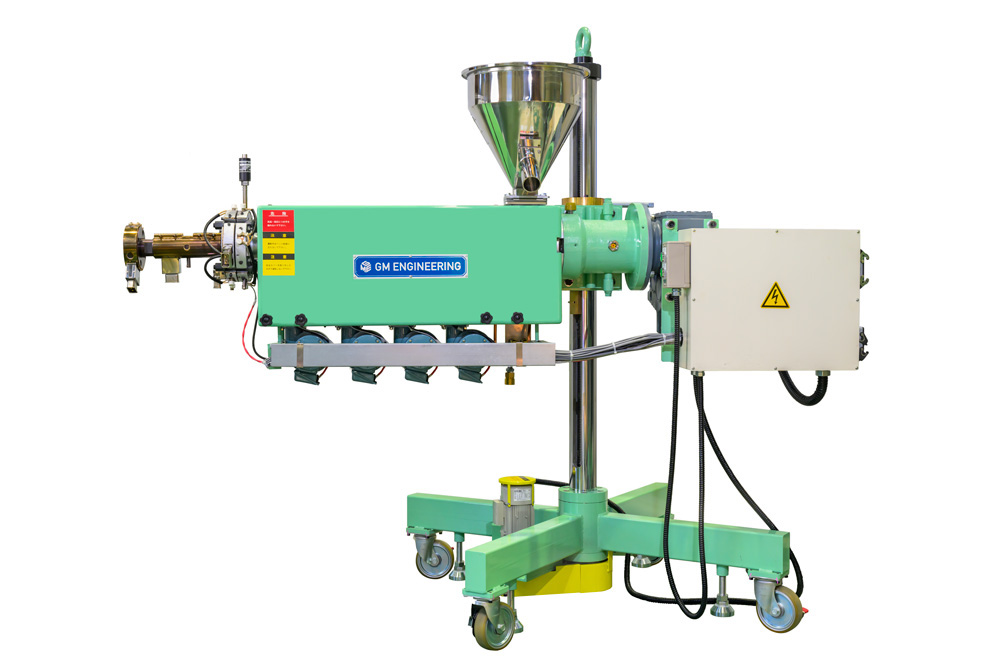

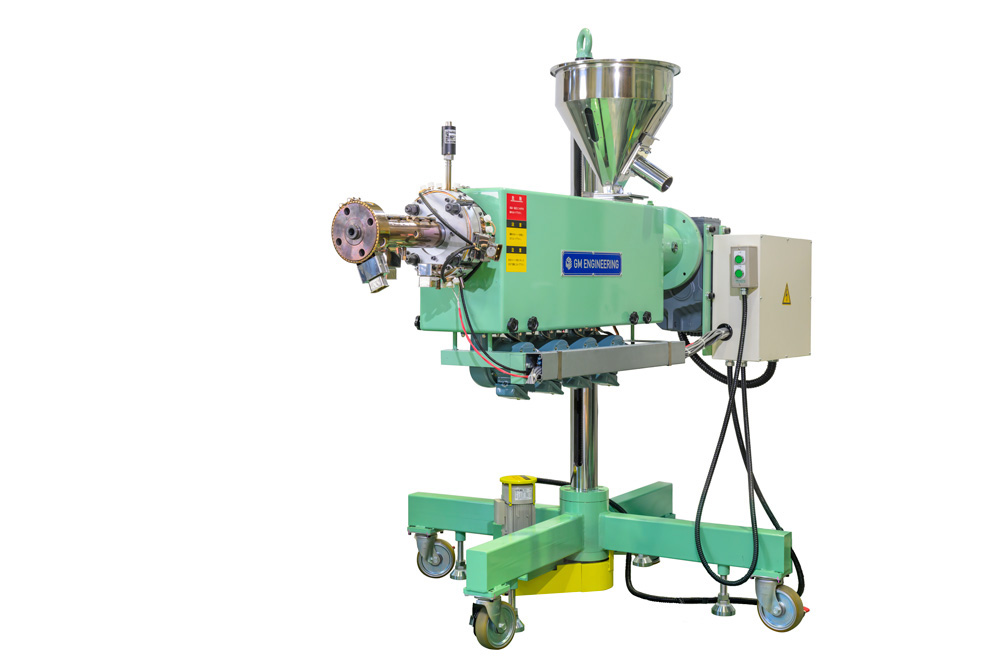

サブ押出機・ＶＧＭシリーズ

サブ押出機・VGMシリーズは上下昇降式のフレームを備えております。
標準型はモーター直結式ですが、Vベルト駆動方式も選択できます。

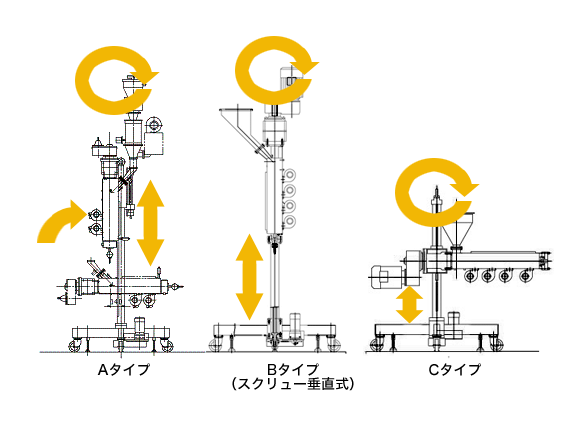

シリンダーの角度によりタイプが分かれます。

Aタイプ：
シリンダー垂直～水平可変型
Bタイプ：
シリンダー垂直固定型
Cタイプ：
シリンダー水平固定型
その他：
シリンダー角度固定型（例：下３０°固定）
シリンダー前後微動型

サブ押出機・ＶＧＭシリーズ

機種名 スクリュー径 Ｌ／Ｄ ベント式 主モーター 押出量 特殊対応
耐腐食・
耐摩耗		 シリンダー
溝加工
  パイｍｍ 　 可否 kW kg/hr 可否 可否
ＶＧＭ２０ 20 22・25 × 1.5～3.7 ～2.0 ○ ×
ＶＧＭ２５ 25 × ～3.0 ○ ×
ＶＧＭ３０ 30 22～30 × 2.2～5.5 5～15 ○ ×
ＶＧＭ３５ 35 × ○ ×
ＶＧＭ４０ 40 22～32 ○ 5.5～15 10～20(50) ○ ○
ＶＧＭ４５ 45 ○ ○ ○
ＶＧＭ５０ 50 25～30 ○ 11～30 15～25(80) ○ ○

サブ押出機の各形態

サブ押出機の各形態

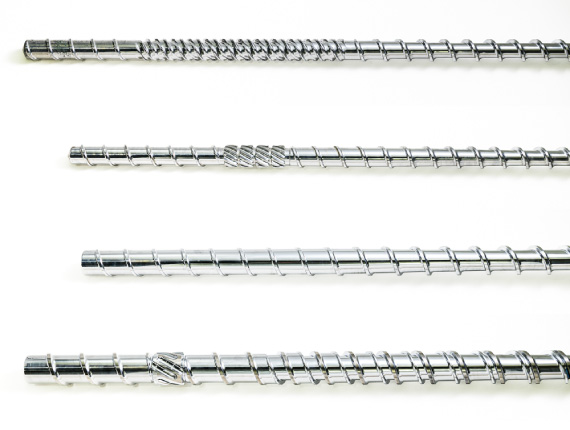

押出機用スクリュー

各種スクリュー形状

・フルフライト
最も標準的な形状。塩ビ、ナイロン、フッ素などに応じて谷形状を変化させます。
・ミキシング＋ダイヤカット
多条溝により分割混連をおこない、ダイヤカットにより均質化を行う。
・サブフライト
フィルタ能力がある。比較的時間をかけてフィルタリングするため樹脂に無理が少ない。
・ミキシング
フィルタ能力、せん断能力、分割能力がある。
・ユニメルト
せん断能力、分割能力が高い。
・その他
特殊形状スクリューや試験用入れ子式スクリューなども制作しております。

押出機用スクリュー

ギヤポンプユニット

ギヤーポンプ導入メリット

  1. 定量性に優れ、吐出が安定する。製品形状の安定化に貢献。
  2. 製品範囲限界追求による原材料消費削減
  3. ギヤーポンプ入口圧力低下→溶融樹脂温度低下

設置方法

  1. 架台搭載式・・・吊下式にすることによる省スペース化
  2. 床置（レール）式・・・スクリュー抜き時に退避、作業簡易化

ギヤポンプユニット

スクリーンチェンジャー

スクリーンチェンジャーは押出機ヘッドに設けられているブレーカープレート内のスクリーン交換を、アダプターを開くことなく可能にします。

本スクリーンチェンジャーはパック式ブレーカープレートを油圧シリンダーを使用し、一方向動作により交換する方法です。

近年、多層化により機械構造・構成が複雑になり、スクリーンチェンジャー無しでのスクリーン交換は大変時間の掛かる作業となりました。

スクリーンチェンジャーは設備を分解することなくスクリーンを交換できますので、作業時間の短時間化を可能にし、作業者の負担を低減いたします。

スクリーンチェンジャー

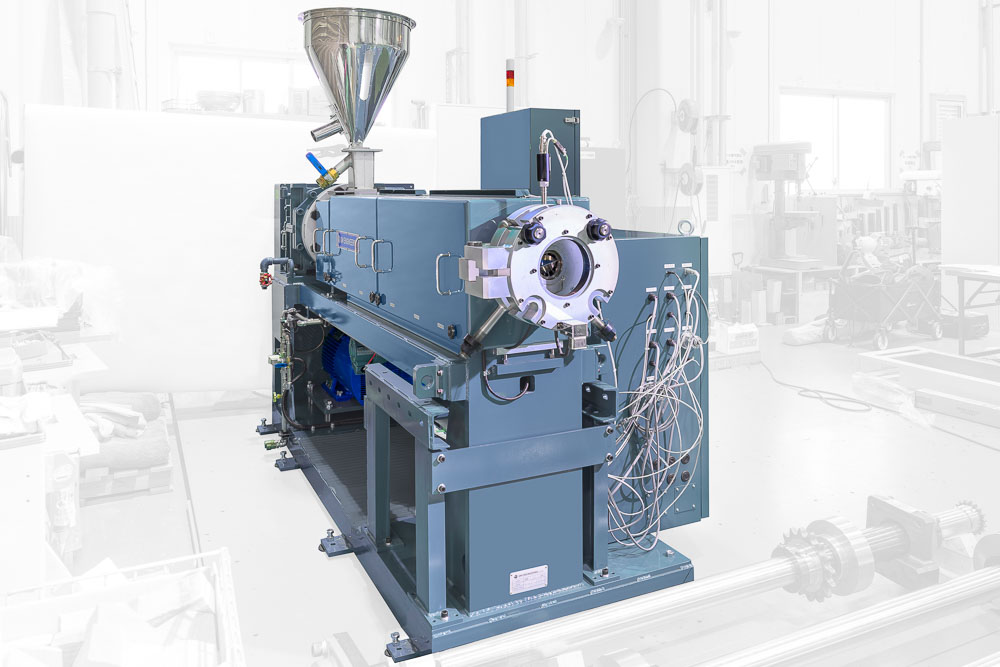

特殊形状押出機

各種特殊仕様

  • フッ素樹脂、プラスチックマグネット、耐摩耗、エコ電線等に対応いたします。
  • 押出機フレームをお客様の仕様に合わせ設計・制作いたします。
  • 制御装置等も特殊仕様（タッチパネル操作等）に対応します。
  • 特殊Ｌ／Ｄにも対応します。
